变电站二次设备防雷远程预警监控箱

发布时间:2015-05-28
本项目研制的产品--防雷远程预警监控箱是运用具有高新技术的智能化防雷器监测保护成套装备,现场及远程均能同时实现对电力用户端防雷设施功能状况和运行状态进行实时监测,预测设备老化和故障前期状况;在其含有劣化隐患时即时发现、及时报警

 LXGPC1-AJX 型变电站防雷远程预警监控箱

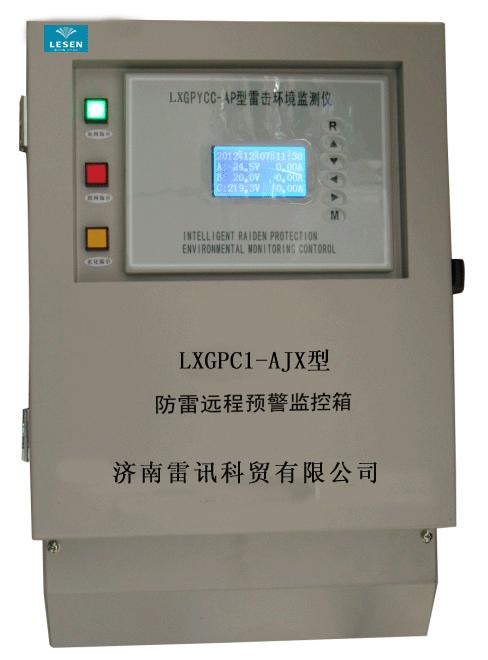

产品图片:


产品介绍:

本项目研制的产品--防雷远程预警监控箱是运用具有高新技术的智能化防雷器监测保护成套装备,现场及远程均能同时实现对电力用户端防雷设施功能状况和运行状态进行实时监测,预测设备老化和故障前期状况;在其含有劣化隐患时即时发现、及时报警、在防雷器设备受损的第一时间及时自动实施隔离保护,显示报警,并能通过通讯网络上传信息。

LXGPC1-AJX 防雷远程预警监控箱适用于交流50Hz(60Hz),额定工作电压220V/380V的三相配电系统中,广泛适用于电力、石化、通信、交通、民航、金融证券、港口等系统的电源防护监控。对直击雷、感应雷和操作过电压等能抑制其瞬态过电压幅值,同时有监控模块,对工作电流、电压,雷击发生次数,防雷器劣化状态实时监控,对数据具有断电记忆功能,并通过RS485通信接口(光纤、无线、ADSL可选)将数据传输到监控中心,便于分析管理。

产品特点:

1.友好的人机交互界面:

主画面可直观显示各回路的运行状态,主要参数之间显示于人际交互界面并实时刷新。

2.用户管理:

可提供LPZ1及以下等级防雷区的全方位的多级防雷保护,并包括防雷器本身保护在内的监护功能,目前监控箱集成了LXM-B+C系列主动能量配合电涌保护器组(见附件一)、防雷器前端保护器、智能化防雷环境监测通讯仪等。

3.数据采集处理:

可实时进行三相工作电压和工作电流的现场数据采集,发生过电压、欠电压及过电流故障时实现报警。

可配置现场温度监测传感器对箱内或现场检测点的温度实现监测、显示和过温报警。

4.防雷器前端保护器:

监控箱内具有我公司自主研发生产的先进、可靠的防雷器前端保护设施,该保护器采用周波脉冲检测原理。工作前可设定周期,一旦防雷器出现工频漏电流或故障续流时,通过防雷器前端保护的可主动脱扣断路器切断故障电流,保护防雷器免于烧毁,防止发生意外事故。

5.事件记录和故障报警:

对防雷环境进行智能化的监测,对雷击过压状况、雷击次数实现记录和远传,并提供事后查询功能

检测现场电力电压电流功能。可设定线/相电压的不同显示方式,具有过电压、欠电压、过电流故障报警

6.三遥功能

LXGPC1-AJX型防雷远程预警监控箱能实现常规的“遥信” 、“遥控”、“遥测”三遥功能。

遥信:实时对防雷器、断路器运行状态进行检测,计算机上可以实时显示和自动报警。

遥控:可实行对防雷器前端保护措施,进行远程遥控,当线路或防雷器出现故障时,可以瞬时脱扣断路器对线路进行保护,防止发生意外事故

遥测:防雷远程预警监控箱会将测量的数据进行采集,并通过相应的通讯方式显示到计算机上。

7.内置电源

具有可靠的内置电源模块,输入的交流电压在30-690V变化区间,实现稳定的直流12V和5V工作电源的输出。

具有失电后延时追录末次用电环境检测数据,确保雷击故障跳闸后数据存留。

8.通讯协议和通讯方式

     以上所采集的信息数据应用Modbus工业化通讯协议,可通过RS485通讯口(通讯电缆或光端机)实现异地远传至中心控制平台进行监控管理。

产品性能参数:

产品型号
LXGPC1-AJX
产品适合电网
 三相四线制
工作电压
220/380/440/690(定制)
防雷能力
Imp(10/350):25KA
Imax(8/20):100KA
Up:<1.8KV
防雷故障续流检测
工频7~10周波/3A检出
输入电压测量范围
<800V
输入电流测量范围
5A(互感器二次值)K系数可设置
过/欠压报警调整范围
0~50%可调 默认10%
雷击技术范围
0-99999次(可清0)
故障记录保留范围
最近30次
保护箱工作电源
10VA
防雷劣化信号报警
通讯方式
RS-485串口通讯(可选配光端机)
通讯协议
工业标准Modbus通讯协议
海拔高度
≤4000m
产品尺寸
500×320×180
配套软件
1套

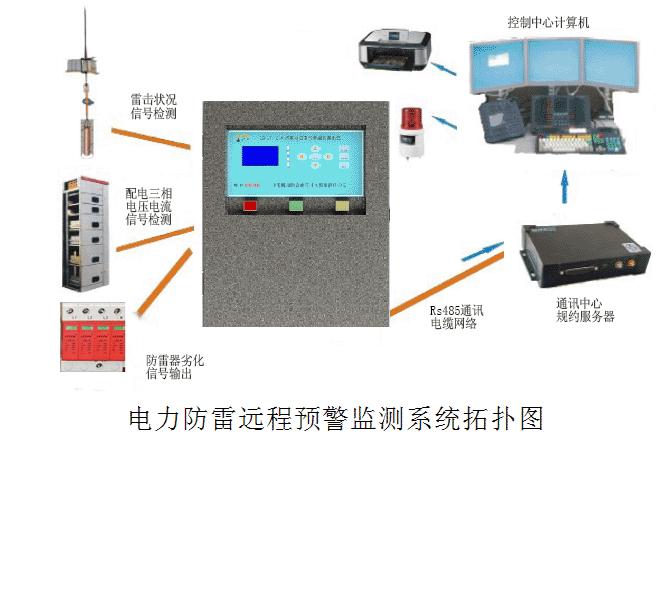

LXGPC1-AJX型防雷远程预警监控箱架构

●变电站现场运行监控系统配置的各级具备劣化信号的电源防雷器、信号防雷器组成防雷器状况数据传感器平台。

●变电站现场运行监控防雷系统接地回路配置雷击电流检测器,构成雷击状况数据传感器平台。

●变电站现场低压三相工作电压、电流信号提供供电数据传感器平台。

●现场按采集环境配置智能防雷预警通讯机实现系统间隔层数据隔离采集,数据转换处理管理通讯平台。

●间隔层网络采用RS485工业现场总线,通讯协议采用Modbus协议。

●变电所监控中心设施包括监控主机,并可具有光缆配置的树型拓扑网络结构。站控层配置规约转换器完成数据处理,并可通过以太网结构上传信息。
